Point Leak Sensor

모델 및 사양

모델명	MTP-300	MTP-300-1	MTP-300-2
출력방식	PNP+24v출력(+5v은 주문사양)	NPN(-24v출력(-5v은 주문사양)	무전압 접점(Dry Contact)
감도범위	0Ω~10㏁(기타 주문사양)	0Ω~10㏁(기타 주문사양)	0Ω~10㏁(기타 주문사양)
검출물체	전도성 액체의 감지(물,산,알칼리 용액 등)
소비전류	20mA 이하	20mA 이하	20mA 이하
입·출력전류	최대 유입,유출전류 50mA
출력동작	누액시 적색 LED점등
응답시간	0.3(sec)
이상표시등	적색 LED(누액시 점등)
정상표시등	녹색 LED(정상시 점등)
사용주위온도	-10 ~ 60℃(단, 결로 및 결빙되지 않을 것), 보존 시 : -20 ~ + 70℃
사용주위습도	30~85%
케이블	2m( 5m 까지 연장 가능,옵션기능)
전극재질	SUS316
사이즈	지름 : 5.3㎝ 높이:1.55㎝
케이스	PFA
부속품	DAFCC-25(센서케이블 고정 Clamps)

접속도

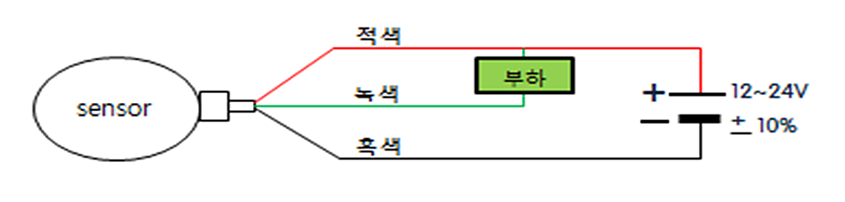

MTP-300 (PNP 출력 TYPE)

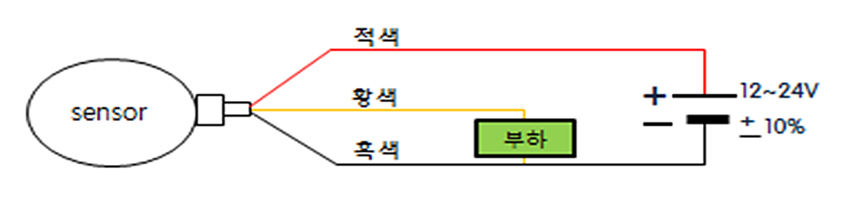

MTP-300-1 (NPN 출력 TYPE)
MTP-300-2 (무전압 접점출력)

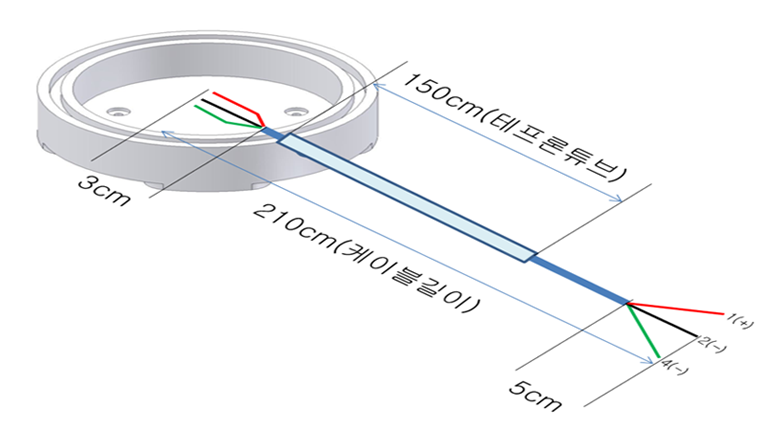

외형도

MTP-300 (PNP 출력 TYPE)

주의사항

- 안전 방폭 구조가 아니므로 폭발성 환경에서는 사용하지 마십시요.
- 누액 후 전극 검출부를 말끔히 제거해 주십시오.
- 배선 작업시 전원을 off 상태에서 실시 해 주십시오.
- 부식성 가스,증기.먼지등이 많은 환경에서는 사용을 피해 주십시오.
- 전원은 정격전압 사용범위에서 사용하십시오.
- 강한 고주파 노이즈 발생구간에는 사용을 하지 마십시오.
- 사용장소에 따라 누액감도에 적정한 모델제품을 선정하여 사용하십시오.

Line Leak Sensor Cable

LS Leak Sensor Cable (모델명:LLSC)

가) 부표* 오므론 Leak Sensor 전모델 호환 가능 함

종류			2Core
항목		단위	규격치
도체	도체재질	-	석도 연동선(TA)
	크기	AWG	22
	구조	No/mm	17/0.160
	도체외경	mm	Nom. 0.76
1차편조	편조사양	-	2합8타
연합	연합피치	mm	30
2차편조	편조사양	-	3합22타
완제품	외경	mm	Nom. 0.76
완제품	중량(약)	g/m	10.5

나) 제품 단면 및 참고 사진

다) Sensor 모델(length)

Name	Model	Lenght	Name	Model	Lenght
Leak Sensor	LLSC-5m	5m	Leak Sensor	LLSC-50m	50m
	LLSC-10m	10m		LLSC-60m	60m
	LLSC-15m	15m		LLSC-60m	70m
	LLSC-20m	20m		LLSC-70m	80m
	LLSC-30m	30m		LLSC-90m	90m
	LLSC-40m	40m		LLSC-100m	100m

라)사용 Chemical

약품명	약품적용성	약품명	약품적용성
아세톤	○	핵산	○
물	○	벤젠	○
에탄올	○	황산	○
염산		IPA	○
크실렌	○	불산	○
시클로핵산	○

Line Type Leak Detector

Water Leak System은 C/R 내부& 기타 누수에 의한 중요 생산 장비 혹은 특정 설비 (약액 사용) 주변에
Leak Sensing Cable을 설치하고 그 상태 정보를 관제실 & Monitoring Room 등에서 모니터링 하여
누수로 인한 환경 및 인명 피해를 방지 하는 감시 시스템 입니다.

Leak Detector 모델별 사양

구분	종류MT200-1	MT200-1	MT200-1(C)	MT200-5	MT200-5(C)
Controller 사양	입력 전원	DC24V (DC9V ~ DC36V)
	방 식	접점 출력	RS-485	접점 출력	RS-485
	감도범위	0Ω~15㏁	0Ω~15㏁	0Ω~15㏁	0Ω~15㏁
	기 능	Sensor 입력 단에 E M I 필터 회로 내장
		Program Update Port 제공
		단선 여부 확인
		Leak Detection 확인
		시스템 자체 점검 기능
		-10~ 50℃ 동작
		시스템 상태 표시 기능(LED)
		최대 작동 거리 (200M)
부속품	고정클램프	DAFCC-25(센서케이블 고정 Clamps)
	END CAP	MTEC(센서케이블 단선 기능 Cheek)
	Board Box	BC-ATH-302015(300200150)
	END CAP Box	BC-AGS-081307( 8013070)

카다로그

모델 및 사양

접속도

외형도

주의사항

LS Leak Sensor Cable (모델명:LLSC)

Leak Detector 모델별 사양

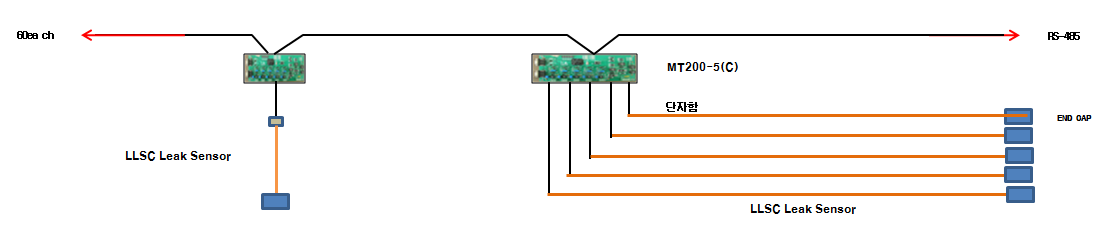

Leak Sensor System 구성
